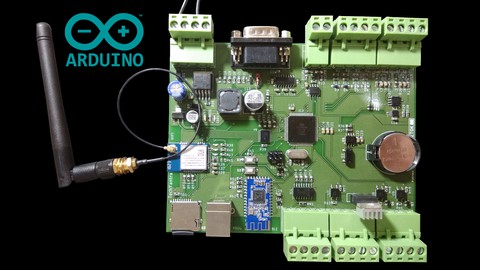

工業資料記錄器( Datalogger )、電子電路設計、嵌入式系統、Eagle PCB 設計、Arduino 程式設計與物聯網系統
從這 24.5 小時的課程，你會學到
- 工業電子電路設計，使用 Eagle 軟體進行 PCB 佈局，
- 介面：Wi-Fi、藍牙、SD卡、RTC、RS485、RS232、0-10v 數位輸入、0-10v 類比輸入、4-20mA 感測器、速度控制器
- ATMEGA256 電路設計、電源設計（SMPS和線性穩壓器）
- 電子基礎知識
- 微控制器選型
- 了解 Fuse 位元組和引導程式編程過程
- 如何使用邏輯分析儀調試協議
- 控制交流電器的硬體設計與程式設計
- 控制直流馬達速度的硬體設計和程式設計
- 讀取0-10 V數位輸入感測器的硬體設計與程式設計
- 讀取0-10 V類比輸入感測器的硬體設計與程式設計
- 讀取4-20 mA感測器的硬體設計與程式設計
- 讀取實時時鐘參數的硬體設計和程式設計
- 基本程式設計概念
- 低功耗藍牙 (BLE 4.0) 的硬體設計與程式設計
- WiFi模組的硬體設計與程式設計
- SD卡硬體設計與程式設計
- RS232介面的硬體設計與程式設計
- RS485介面的硬體設計與程式設計
- 資料視覺化
- 資料記錄器 PCB 佈局設計
- 元件和 PCB 製造商的必備網站
要求
- 電子基礎知識
- 基本的 Arduino 程式設計知識（但不是強制性的）
課程說明
本課程教你以下內容
- 如何為應用程式設計客製化硬體。
- 如何進行程式設計。
- 使用 Eagle 軟體進行 PCB 設計。
- 基於物聯網 ( IOT ) 的應用程式。
- 使用邏輯分析儀進行協定解碼。
我創建這門課程是因為我相信，你擁有多少知識很重要，但更重要的是你在什麼年齡擁有這些知識。 通常，培養硬體技能需要時間，在本課程中，我將分享我的經驗，並為提供你培養硬體設計和程式設計技能的正確方法。 這將幫助你避免錯誤並在更短的時間內獲得更多知識。
我記得有一句話想跟大家分享。
“從別人的錯誤中學習。生命太短暫，無法讓它們全部由你自己創造” – Sam Levenson
詳細描述：
我在這裡簡要描述了您將在本課程中學到的內容。 整個課程按以下格式建構。
- 章節簡介
- 電路圖解釋
- 使用 eagle 進行電路圖設計
- 程式說明
- 實際示範
基礎電子產品
本課程所需的基本電子概念。
- 上拉和下拉配置。
- 分壓器配置。
- 了解電晶體
- 電壓位準轉換器
- SMD 封裝簡介與計算。
電源
電源介紹
- 線性穩壓器
- 開關模式電源 (Switch Mode Power Supply，SMPS)
基礎電子產品
本課程所需的基本電子概念。
- 上拉和下拉配置。
- 分壓器配置。
- 了解電晶體
- 電壓位準轉換器
- SMD 封裝簡介與計算。
電源
電源介紹
- 線性穩壓器
- 開關模式電源 (SMPS)
電源設計
- SMPS 和線性穩壓器 IC 的介紹和電路設計
- 電源保護簡介及電路設計
- 使用eagle軟體進行電源 Layout 設計
微控制器
- 選擇合適的微控制器
- ATMEGA256 的電路設計
引導程式簡介和程式設計流程
- 了解什麼是引導程式
- 了解 ATMEGA256 的熔絲字節( fuse byte )
- USBASP 程式設計器簡介
- 在 ATMEGA256 中編輯引導程式的過程
- USB 轉 TTL 轉換器簡介
邏輯分析儀
- 邏輯分析儀簡介
- 了解 UART 程式設計並使用邏輯分析儀視覺化 UART 輸出
使用微控制器控制交流電器
- 繼電器驅動元件及保護電路介紹
- 使用 Eagle Software 設計繼電器驅動器電路
- 數位輸出編程，使用繼電器驅動潛水泵的程式
直流馬達調速器
- 直流馬達調速器元件及保護電路介紹
- 使用 Eagle 設計直流馬達速度控制器電路
- 了解 PWM、其程式設計以及使用邏輯分析儀視覺化 PWM 波
- 控制直流馬達轉速的程式
讀取 0-10 v 數位輸出感測器
- 讀取數位輸入的組件簡介
- 了解光耦電路
- 使用 Eagle 軟體設計數位輸入電路
- 數位輸入編程
- 了解ATMEGA256的引腳變化中斷特性
- 使用引腳變化中斷對外部脈衝進行計數的程式
讀取 (0 – 5v / 0 – 10v) 類比輸出感測器
- 了解讀取 (0-5v/0-10v) 類比輸入的電路
- 使用 Eagle 軟體設計讀取類比輸入的電路
- 類比輸入程式編輯和讀取不同量程的感測器
讀取 (4 – 20 mA) 感測器
- 了解 4-20 mA 工業標準
- 阻抗匹配電路介紹及電路設計
- 16位元類比數位轉換器簡介
- I2C介面簡介
- 使用 Eagle 軟體設計 4-20 mA 感測器電路
- 4-20mA模擬器電路介紹
- 讀取 4-20mA 感測器的程序
- 使用邏輯分析儀視覺化 ADC 的 I2C 訊號
實時時鐘
- RTCIC 簡介
- 使用 Eagle 設計 RTC IC 電路
- 實時時鐘程式設計
- 使用邏輯分析儀可視化 RTC 參數
基本程式設計概念
- 了解基本的 C 函數
- 了解基本的轉換函數
低功耗藍牙 (BLE 4.0)
- BLE 模組簡介
- 單聲道緩衝 IC 簡介
- 使用 Eagle 設計 BLE 模組電路
- 配置藍牙低功耗設備
- Blynk 應用程式簡介
- 在 Blynk 應用程式上發送資料的程式
工業用 Wi-Fi 模組
- WIFI 模組簡介
- SPI 介面簡介
- 八進制收發器 IC 簡介
- WIFI 模組電路設計
- 檢查和更新 WIFI 模組韌體版本的程式
- 連接 WIFI 路由器的程式
- 建立 API 以從雲端取得日期和時間
- 從雲端取得日期和時間的程式
- 使用從雲端取得的參數更新 RTC 參數的程式
SD卡介面
- SD卡簡介並了解其電路
- 使用 Eagle for SD 卡設計 SD 卡電路
- 程式初始化並寫入 SD 卡
- 將系統參數以 CSV 格式儲存在 SD 卡中的程式
- 將系統參數按日期儲存在 SD 卡中的程式
- 將系統參數按月和年儲存在 SD 卡中的程式
RS232 介面
- 什麼是 RS232 介面，RS232 介面 IC 介紹
- 了解 RS232 介面和 RS232 轉 USB 轉換器的電路
- 使用 Eagle 軟體設計 RS232 介面電路
- 透過 RS232 介面接收資料的程式
- 校驗和位元組的重要性以及計算校驗和位元組的程式
- 透過 RS232 介面接收帶有校驗和的資料的程式
- 設計自訂協議
- 透過 RS232 發送資料的程式
RS485介面
- 什麼是 RS485 標準，RS485 介面 IC 介紹
- 了解 RS485 介面電路和 RS485 轉 USB 轉換器
- 使用 Eagle 軟體設計 RS485 介面電路
- 透過 RS485 介面接收資料的程式
- 透過 RS485 介面發送資料的程式
資料視覺化
- 為資料記錄器建立儀表板
- 使用 WIFI 模組將系統參數傳送到 freeboard 網站的程式
原理圖佈局設計
- 資料記錄器佈局設計
- 如何產生物料清單、Gerber 檔案、PCB 預覽
重要網站
- 在哪裡購買組件
- PCB 寄往哪裡
我的承諾！
我可以向你保證的一件事是，本課程將節省你學習硬體設計和程式設計的大量時間。 我將親自回答你有關本課程的問題。 如果你因任何原因不滿意，你可以在 30 天內從 Udemy 獲得全額退款，無需提出任何問題。 但我相信你不需要。 我 100% 支持這門課程，並致力於為你提供協助。
目標受眾
- 希望在嵌入式世界中開始職業生涯的愛好者和工程專業的學生。
- 如果你想學習硬體和程式設計，那麼可以考慮參加這門課程。 你不會失望的
講師簡介
Piyush Charpe 嵌入式系統架構師
我是嵌入式系統架構師。 我為嵌入式產品設計硬體並編寫韌體。 我曾為消費者、工業和媒體產業等領域開發資料擷取系統和網際網路連接設備。 我設計的設備部署在 PAN India 超過 10000 個地點。
我也喜歡教學，透過利用網路的潛力，我試圖與世界各地的學生和專業人士分享我的經驗和知識。 以下是我根據我的經驗創建的課程，我可以向你保證這些課程將為你節省大量學習電子電路設計的時間。
提供的課程
- STM32：帶 4G LTE 數據機的物聯網 – 硬體
- Arduino：電子電路、PCB設計與物聯網編程
